详情:不锈钢水箱的结构说明及示意图

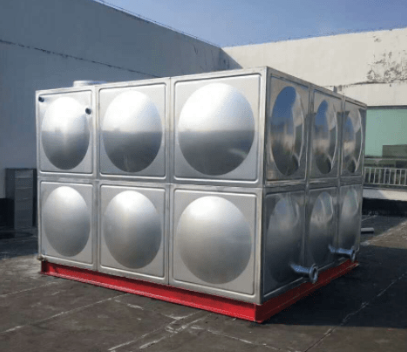

 不锈钢保温水箱是二次水容器的一次革命,采用SUS304不锈钢板做的水箱完全符合国家卫生食品级标准。方形不锈钢保温水箱代替水泥水箱、铁板水箱、玻璃钢水箱是必然的趋势,而且不锈钢水箱卫生无毒、耐蚀性强、内部不滋生藻类,任何时候都保证水质清洁,也是优质的环保产品。

 不锈钢方形保温水箱是以不锈钢板或用彩钢板等为表层,闭孔阻燃自熄型聚苯乙烯料板或聚氨酯等为芯层,通过优化组合,使内外层共同达到最佳保温效果。

不锈钢保温水箱图纸

组合式水箱的四个侧面及顶板都可以由模块组装成,这里重点来介绍下水箱底板、槽钢结构及选料的选用,这些因素对整个水箱的变形有很大影响,所以从水箱的设计及安装,首先应保证基础的稳定及整体强度。

1.槽钢:

 一般做法槽钢底座横、纵向槽钢间距1m,其槽钢架的整体刚性及承受力差,而我公司横、纵向槽钢间距0.5m,连接采用全部满焊,保证基础稳固,强度高。

2.底板:

 一般做法底板采用折边板,反向置于槽钢上面,由于槽钢间距1m,在承载状态(装满水)下其地板边部折边因底板受压,使折边处于失稳状态,从而向外弯曲变形,造成底板不平,水箱整体变形。我公司采用成型平底板,置于0.5间距槽钢上面,稳定、不变形。

3.拉杆:

 一般做法拉杆采用不锈钢角钢型材,这种材料杂质含量高,与水箱板焊接时相溶性差,焊口强度难以保证。我公司拉杆采用与水箱板相同的材料,起焊口材料成分均匀一直,相溶性好,焊接质量高,从而能有效保证焊接强度。
